معرفی خرپای میلگردی(Truss)

خرپای میلگردی(Truss )
کد خبر: 3067 امتیاز شما:
1 Star2 Stars3 Stars4 Stars5 Stars (اولین نفر باشید که امتیاز می دهید)
Loading...
۰۹:۱۲ ۹ فروردین ۹۷

در صنعت ساختمانی و عمرانی ایران بیش از هفتاد و پنج درصد از سقف ساختمان ها از تیرچه و بلوک استفاده می گردد که یکی از رایجترین نوع تیرچه های مورد استفاده مهندسین ایرانی، تیرچه با خرپا میلگردی می باشد که این نوع تیرچه یا خرپای میلگردی از میلگرد ساخته شده و سرعت بالا و مزیت اقتصادی آن سبب گردیده اکثر انبوه سازان از این روش استقبال نمایند.


در صنعت ساختمانی و عمرانی ایران بیش از هفتاد و پنج درصد از سقف ساختمان ها از تیرچه و بلوک استفاده می گردد که یکی از رایجترین نوع تیرچه های مورد استفاده مهندسین ایرانی، تیرچه با خرپا میلگردی می باشد که این نوع تیرچه یا خرپای میلگردی از میلگرد ساخته شده و سرعت بالا و مزیت اقتصادی آن سبب گردیده اکثر انبوه سازان از این روش استقبال نمایند.

خرپا سازه ای است فولادی که از اتصال اجزای باریک و بلند ساخته شده است و توانایی تحمل نیروهای کششی و فشاری را دارند و در سقف ها، پل ها، سازه های هوا و فضا و ماشین‌های سنگین مثل جرثقیل ها مورد استفاده قرار می گیرند.

روش تولید خرپای میلگردی :

خرپای تیرچه، شبکه پیش ساخته شده از میلگردهای کششی زیرین، بالایی و عرضی (زیگزاگ) که به شکل خرپا به همدیگر جوش یا قلاب شده اند و ایستایی لازم را برای حمل و اجرا تأمین می کنند که بصورت دستی جوشکاری و تولید می شود اما امروزه به صورت ماشینی و مکانیزه هم تولید می گردد بدین صورت که در برخی کارخانه ها میلگردهای کم کربن بصورت سرد نورد و بصورت قرقره بسته بندی می گردند، سپس میلگردهای تولیدی در ماشین های خرپاسازی بطور اتوماتیک خم کاری شده و بوسیله جریان برق و سیستم های هیدرولیک جوشکاری و بهم متصل می گردند و در پایان خرپاهای تولیدی در سایزهای مورد نظر قطع و بسته بندی می گردند.

تقسیم بندی خرپاها:

  • خرپا ساده Simple Truss:
  • با مفصل نمودن سه عضو در انتهای یکدیگر و ایجاد شکل مثلث ساده تشکیل می شود توسعه خرپا هر بار با اضافه نمودن دو عضو و یک گره صورت می گیرد. اعضای جدید در گره جدید به یکدیگر مفصل شده و انتهای دیگر آنها به گره های موجود مفصل می گردند.

    خرپا ساده
  • خرپای مرکب یا Compounded Trusses :
  • همان گونه که از نام آن گویاست، از ترکیب چند خرپای ساده تشکیل شده است.

  • خرپای پیچیده و مبهم :
  • به خرپایی که همانند خرپای ساده و مرکب نباشد خرپای مبهم گویند.

انواع‌ خرپاها را در یک تقسیم بندی ساده می‌توان به گونه‌های ذیل تقسیم نمود:

  • خرپای دو بعدی‌
  • خرپای سه بعدی
  • خرپای چندگانه
  • خرپا‌ی پرات‌
  • خرپا‌ی وارن‌
  • خرپا‌ی کی‌


اجزای تشکیل دهنده خرپای تیرچه یا خرپای میلگردی:

  • میلگرد بالا
  • میلگرد مارپیچ یا عرضی
  • آهن پایین یا میلگردهای کششی

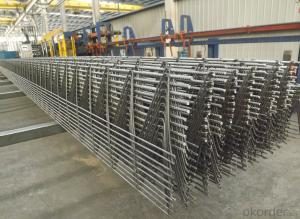

خرپای تیرچه

مشخصات خرپای میلگردی:

  • ارتفاع خرپا از ۱۰ الی ۳۰ سانتیمتر
  • طول خرپا از ۱ متر الی ۱۴ متر
  • قطر میلگرد پایین و بالا از ۵ الی ۱۶ میلیمتر
  • قطر میلگرد زیگزاک از ۴ الی ۶٫۵ میلیمتر
  • حداقل تنش تسلیم میلگرد ها ۴۲۰۰ کیلوگرم به سانتیمتر مربع
  • استفاده از میلگرد های گرم نورد دیده (A3)


مزایای استفاده از خرپای میلگردی:

  • اتصال اجزاء با استفاده از جوش نقطه اي، توسط ماشين آلات تمام اتوماتيک
  • صرفه جویی به علت استفاده از بلوک توخالی
  • استفاده کمتر از فولاد و میلگرد
  • افزایش سرعت عمل
  • عدم لرزش سقف حتی در دهانه های بزرگ
  • بالا بردن مقاومت در برابر زلزله
  • عدم انتقال حرارت و صدا


خرپا


موارد مصرف خرپای میلگردی:

  • ساخت تیرچه جهت سقف های سبک و تیرچه بلوک
  • مصرف در قطعات پیش ساخته بتنی بعنوان تیرک داخلی یا نگهدارنده شبکه ها
  • استفاده در شناژهای عمودی و افقی


استانداردهای مورد استفاده تولید خرپا در ایران:

  • استاندارد بین المللی ISO1054:1991
  • استاندارد ISIRI:2009 موضوع ملی روش های آزمون تیرچه
  • استاندارد های ملی ISIRI:3132 و ISIRI:11588

جدول میلگردهای تقویتی خرپا مطابق با استاندارد ملی

قطر میلگرد بالا
(mm)
قطر میلگرد پایین
(mm)
قطر زیگزاگ
(mm)
وزن 1 متر خرپا(kg)
ارتفاع 20cm
وزن 1 متر خرپا(kg)
ارتفاع 25cm
8 Ø2Ø84.2
1.67-
8 Ø2Ø84.71.791.92
8 Ø2Ø104.72.242.36
8 Ø2Ø124.72.782.90
10 Ø2Ø84.72.012.14
10 Ø2Ø104.72.462.59
10 Ø2Ø124.73.003.12
12 Ø2Ø104.72.732.85
12 Ø2Ø124.73.273.40

منبع: عمران سافت/مفتول ایران/پولاد کف
